KM06-02

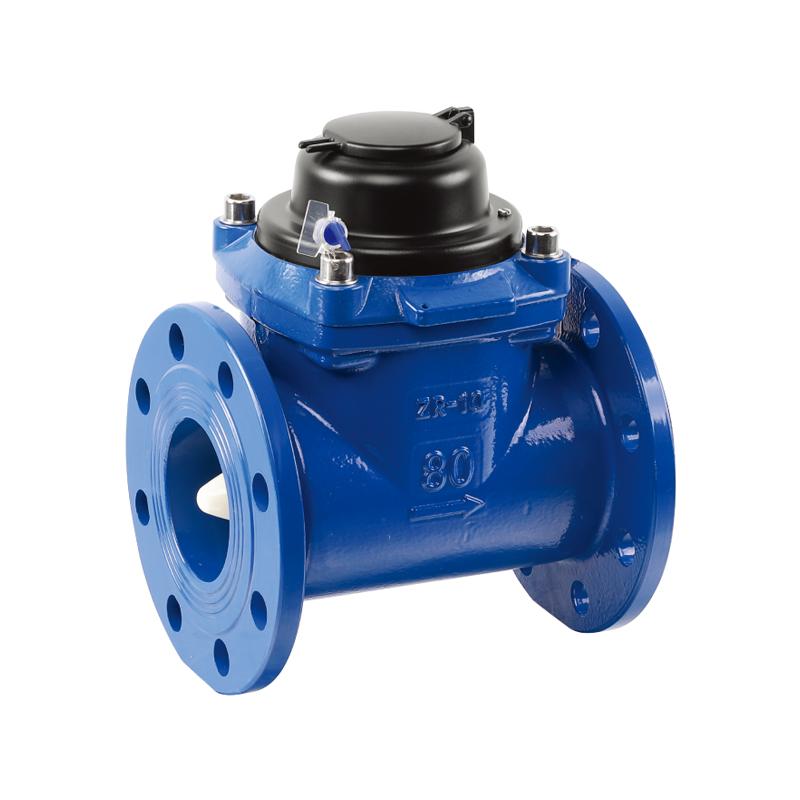

Máy đo nước Woltman ngang WPH, Cấu trúc truyền từ hơi khô, hiển thị Cleary, Mất áp suất nhỏ, Biện pháp rộng, Vỏ chống PRY.
Sự miêu tả
1. Tính năng
● Khả năng dòng chảy lớn và áp lực nhỏ mất.
● Chống ô nhiễm, bộ lọc bằng thép không gỉ tích hợp có thể tiết kiệm chi phí lắp đặt. Cơ chế đo có thể được tháo rời khỏi cơ thể để kiểm tra bảo trì và thay thế.
● Các vật liệu chất lượng cao được chọn cho các đặc điểm ổn định và đáng tin cậy.
● Đăng ký niêm phong chân không đảm bảo mặt số được giữ khỏi sương mù và tiếp tục đọc rõ ràng trong dịch vụ dài hạn.
2. Dữ liệu kỹ thuật chính
Lớp nhiệt độ đồng hồ nước: T30, T50, T70, T90
Lớp áp lực: MAP10
Lớp mất áp lực: P63
Lớp xáo trộn ngược dòng: U10
Lớp xáo trộn hạ nguồn: D5
3. Đường cong mất đầu
4. Kích thước cài đặt
| Đường kính mm | L | D | D1 | H | Mặt bích kết nối |
| mm | DXN | ||||
| 40 | 200 | 150 |
| 206 | 4xφ19 |
| 50 | 200 | 165 | 125 | 210 | 4xφ19 |
| 65 | 200 | 185 | 145 | 218 | 4xφ19 |
| 80 | 225 | 200 | 160 | 280 | 4/8xφ19 |
| 100 | 250 | 220 | 180 | 290 | 8xφ19 |
| 125 | 250 | 250 |
| 310 | 8xφ19 |
| 150 | 300 | 285 | 240 | 320 | 8xφ23 |
| 200 | 350 | 340 | 295 | 364 | 8/12xφ23 |
5. Điều kiện dòng chảy
| DN (mm) | Phạm vi dòng chảy | Lưu lượng tối đa Q4 | Lưu lượng phổ biến Q3 | Dòng chảy ranh giới Q2 | Dòng chảy tối thiểu Q1 | Đọc tối thiểu | Đọc tối đa |
| Q3/Q1 | mét/h | m 3 | |||||
| 40 | 80 | 50 | 40 | 0.8 | 0.5 | 0.001 | 999.999 |
| 50 | 80 | 50 | 40 | 0.8 | 0.5 | 0.001 | 999.999 |
| 65 | 80 | 78.75 | 63 | 1.4 | 0.79 | 0.001 | 999.999 |
| 80 | 80 | 125 | 100 | 2.0 | 1.25 | 0.001 | 999.999 |
| 100 | 80 | 200 | 160 | 3.2 | 2.0 | 0.001 | 999.999 |
| 150 | 80 | 500 | 400 | 8.0 | 5.0 | 0.001 | 9,999,999 |
| 200 | 80 | 800 | 630 | 12.6 | 7.88 | 0.001 | 9,999,999 |
| 250 | 80 | 1260 | 1008 | 20.16 | 12.6 | 0.02 | 9,999,999 |
| 300 | 80 | 2000 | 1600 | 32 | 20 | 0.02 | 9,999,999 |
| 350 | 80 | 2800 | 2240 | 44.18 | 28 | 0.2 | 999.999.999 |
| 400 | 80 | 3200 | 2560 | 51.2 | 32 | 0.2 | 999.999.999 |
| 450 | 80 | 3200 | 2560 | 51.2 | 32 | 0.2 | 999.999.999 |
| 500 | 80 | 5000 | 4000 | 80 | 50 | 0.2 | 999.999.999 |
| 600 | 80 | 8000 | 6400 | 128 | 80 | 0.2 | 999.999.999 |
