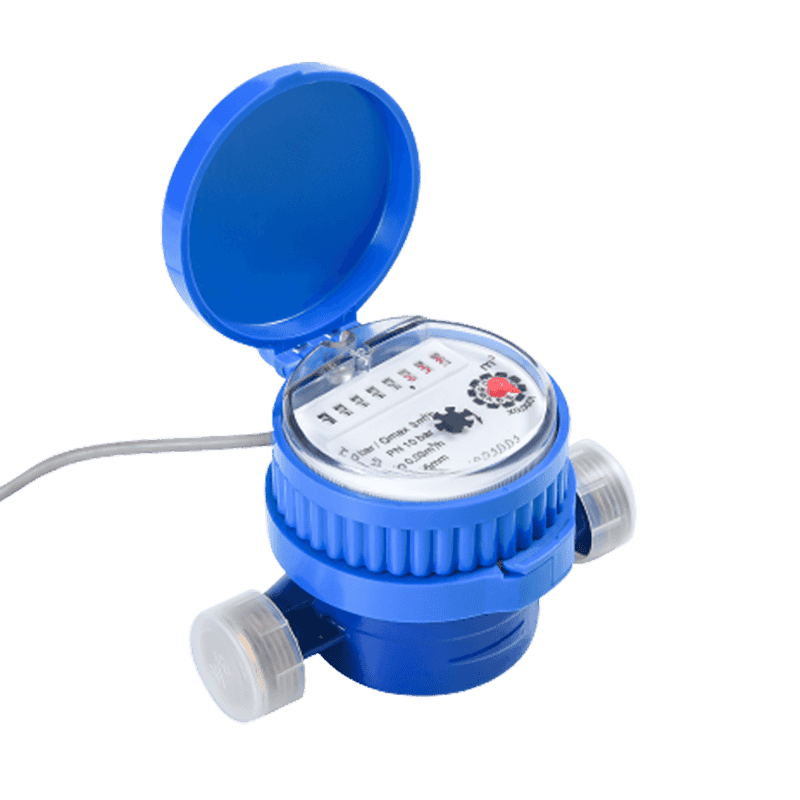

KM02-09
Loạt sản phẩm này áp dụng mô -đun đọc trực tiếp quang điện để đọc dữ liệu tiêu thụ nước và tải nó qua một dây đặc biệt. Toàn bộ hệ thống bao gồm đồng hồ nước, người thu thập và trung tâm quản lý. Chức năng đọc trực tiếp, không có pin tích hợp, tuổi thọ dài, chống thấm nước, chống tĩnh điện, chống ẩm, chống bụi, can thiệp chống từ tính, van điều khiển tùy chọn, mức chống nước cao.
Sự miêu tả
1. Các tính năng
Ổ đĩa từ với đăng ký loại siêu khô, đọc rõ ràng dài hạn.
Vật liệu, sắt, nhựa, đồng thau, không gỉ
Chống ẩm, chống nắng, chống dịch, chống tĩnh điện, chống từ tính, chống đóng băng, IP68
Tiêu thụ nước có thể được đọc hoặc ghi lại đúng lúc
Môi trường: B, E1
Không cung cấp điện ngoại trừ việc đọc tiêu thụ nước
Dễ dàng thêm và duy trì đồng hồ nước và người thu gom
Van không hồi phục và bộ lọc cho tùy chọn
Tấm chắn từ để bảo vệ nam châm bên ngoài.
2. Kỹ thuật điện tử
| Điện áp làm việc | Nhiệt độ làm việc | Làm việc hiện tại | Đầu ra |
| DC9-15V (RS-485) | -10 ~ 45 | 9MA | RS-485 |
3. Đường cong mất đầu
4. Đường cong lỗi chính xác
5. Kích thước cài đặt
| Mục không | LXSGY-15 | |
| L | mm | 110 |
| H | mm | 80 |
| W | mm | 80 |
| Chủ đề kết nối: | D (mm) | G3/4 " |
| không có công đoàn kg | 0,47kg | |
6. Tham số kỹ thuật chính
| Số mô hình | LXSGY-15 | LXSGY-20 | LXSGY-25 | LXSGY-32 | LXSGY-40 | ||||||||||
| Đường kính danh nghĩa (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Tỷ lệ Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Tốc độ dòng chảy quá tải (Q4) [M³/H] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Tốc độ dòng chảy vĩnh viễn (Q3) [M³/H] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Tốc độ dòng chuyển tiếp (Q2) [M³/H] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Lớp học chính xác: | 2 | ||||||||||||||
| Lỗi tối đa cho phép đối với Vùng tốc độ dòng chảy thấp hơn (MPE) | ± 5% | ||||||||||||||
| Lỗi tối đa cho phép đối với Vùng tốc độ dòng chảy trên (MPEμ) | ± 2% đối với nước có nhiệt độ ≤30 ± 3% đối với nước có nhiệt độ > 30 ℃ | ||||||||||||||
| Nhiệt độ lớp | T30, T50 | ||||||||||||||
| Lớp áp lực nước | Bản đồ 10 | ||||||||||||||
| Lớp mất áp lực | P63 | ||||||||||||||
| Chỉ ra phạm vi [M³] | 99 999 | ||||||||||||||
| Giải quyết của chỉ ra thiết bị [M³] | 0.00005 | ||||||||||||||
| Các lớp nhạy cảm với hồ sơ lưu lượng | U10 D5 | ||||||||||||||
| Giới hạn định hướng | Ngang | ||||||||||||||
