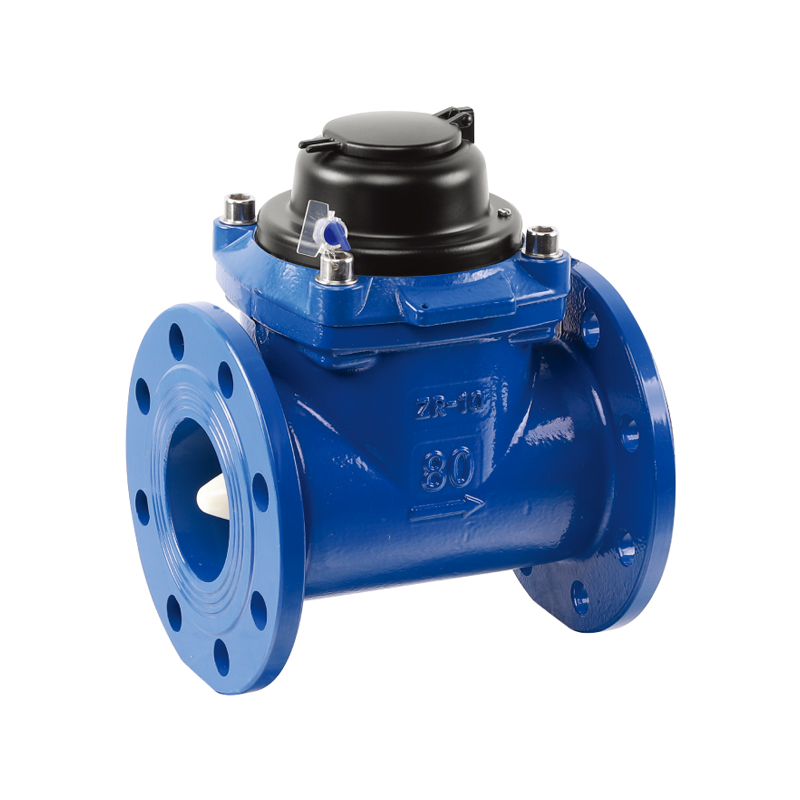

KM06-04
Dây từ từ Dây từ xa, dễ dàng tháo rời và thay thế cơ chế đo, khả năng dòng chảy lớn, mất áp suất thấp và đường cong hiệu suất ổn định.
Sự miêu tả
1. Ứng dụng
Đo lường, ghi nhớ và hiển thị thể tích nước lạnh (nóng) đi qua đường ống.
2. Tính năng
Kháng ăn mòn: Tất cả các vật liệu được lựa chọn bằng khả năng chống ăn mòn;
Cơ chế đo lường: có thể hoán đổi cho nhau, có thể tháo rời và có thể dễ dàng loại bỏ khỏi cơ thể để kiểm tra, duy trì và thay thế;
Đọc trực tiếp: Các chỉ báo xoay đăng ký cho vị trí đọc thoải mái;
Độ tin cậy: Đồng có thể đăng ký siêu khô với bảo vệ LP68 cho độ tin cậy;
Cài đặt miễn phí: Thích hợp cho bất kỳ cài đặt vị trí nào bao gồm ngang, dọc và nghiêng;
Hiệu suất cao: Mất áp suất thấp; Không bị ảnh hưởng bởi từ trường bên ngoài;
3. Dữ liệu kỹ thuật chính
Lớp nhiệt độ đồng hồ nước: T30, T50, T70, T90
Lớp áp lực: MAP10
Lớp mất áp lực: P63
Lớp xáo trộn ngược dòng: U10
Lớp xáo trộn hạ nguồn: D5
4. Đường cong mất đầu
5. Lỗi quyền tối đa
Từ Q1 bao gồm đến nhưng không bao gồm Q2 là ± 5%;
Từ Q2 bao gồm và bao gồm Q4 là ± 2% đối với T30 và 3% cho T50;
6. Kích thước cài đặt
| Đường kính mm | L | D | D1 | H | Mặt bích kết nối |
| mm | DXN | ||||
| 40 | 200 | 150 |
| 206 | 4xφ19 |
| 50 | 200 | 165 | 125 | 210 | 4xφ19 |
| 65 | 200 | 185 | 145 | 218 | 4xφ19 |
| 80 | 225 | 200 | 160 | 280 | 4xφ19 |
| 100 | 250 | 220 | 180 | 290 | 8xφ19 |
| 125 | 250 | 250 |
| 310 | 8xφ19 |
| 150 | 300 | 285 | 240 | 320 | 8xφ23 |
| 200 | 350 | 340 | 295 | 364 | 8xφ23 |
| Nguồn điện xe buýt | Làm việc hiện tại | Giao diện giao tiếp | Nguồn điện bên ngoài |
| DC6.5V-18V | ≤5mA | RS-485/MBUS | RS-485: 5-18V/MBUS: 24-36V |
7. Cài đặt
● Nó có thể được cài đặt ở bất kỳ vị trí nào bao gồm ngang, dọc và nghiêng với hướng của dòng chảy như được chỉ ra bởi mũi tên được đúc trong thân máy.
● Nó cần phải có 10 đường kính ống thẳng đầu của mét và 5 đường kính ống thẳng sau để đảm bảo dòng chảy thích hợp qua máy đo.
● Ống thẳng sau để đảm bảo dòng chảy thích hợp qua đồng hồ.
● Đường ống phải được xả trước khi cài đặt.
● Máy đo nên liên tục đầy nước trong quá trình hoạt động.
● Chúng tôi khuyên bạn nên cài đặt bộ lọc trước đồng hồ sau nước.
