KM04-04
Được sử dụng cho các đơn vị hộ gia đình hoặc dân cư để đo lường, ghi nhớ và hiển thị tiêu thụ nước lạnh chảy qua đường ống. Bằng cách sử dụng mô -đun đọc trực tiếp quang điện để thực hiện lấy mẫu điện tử và tải dữ liệu lên thiết bị đếm đồng hồ cơ sở, dữ liệu đo của đồng hồ đo nước có thể được đọc chính xác trong thời gian thực và dữ liệu đo sáng có thể được gửi đến các hệ thống đọc thông minh khác nhau thông qua truyền có dây.333
Sự miêu tả
1. Các tính năng
● Áp dụng nguyên tắc piston quay thể tích của đo lường, độ chính xác cao.
● Đăng ký loại khô, nhiễu chống từ tính, đọc rõ ràng dài hạn.
● Cơ thể bằng thép không gỉ 304
● Khí hậu và EMC Class B, E1
2. Kỹ thuật điện tử
Điện áp làm việc | Nhiệt độ làm việc | Làm việc hiện tại | Đầu ra |
DC9-15V (RS-485)/DC24-36V (M-Bus) | -10 ~ 45 | 9MA | RS-485, M-Bus |

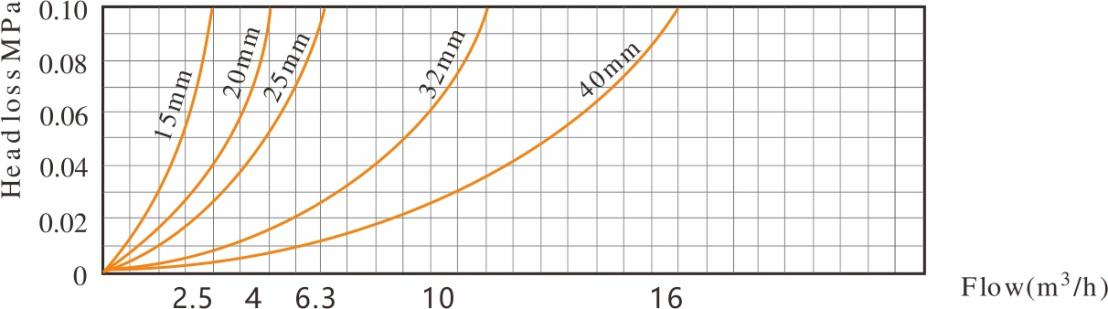

3. Đường cong mất đầu
4. Đường cong lỗi chính xác
5. Kích thước cài đặt
Mục không | LXHS-8 | |
L1 | mm | 205 |
L | mm | 110 |
H | mm | 92 |
W | mm | 75 |
Chủ đề kết nối | D (mm) | G3/4 " |
d (mm) | R1/2 | |
Cân nặng | với các công đoàn (kg) | 0,8kg |
không có công đoàn (kg) |
6. Tham số kỹ thuật chính
Số mô hình | LXHS-8 | |
Đường kính danh nghĩa (DN) [mm] | 8 | |
Tỷ lệ Q3/Q1 | R160 | R200 |
Tốc độ dòng chảy quá tải (Q4) [M³/H] | 1.25 | 1.25 |
Tốc độ dòng chảy vĩnh viễn (Q3) [M³/H] | 1 | 1 |
Tốc độ dòng chuyển tiếp (Q2) [M³/H] | 0.01 | 0.008 |
Tốc độ dòng chảy tối thiểu (Q1) [M³/H] | 0.00625 | 0.005 |
Lớp chính xác | 2 | |
Lỗi tối đa cho phép đối với Vùng tốc độ dòng chảy thấp hơn (MPE) | ± 5% | |
Lỗi tối đa cho phép đối với Vùng tốc độ dòng chảy trên (MPEμ) | ± 2% đối với nước có nhiệt độ ≤30 ± 3% đối với nước có nhiệt độ > 30 ℃ | |
Nhiệt độ lớp | T30, T50 | |
Lớp áp lực nước | Bản đồ 16 | |
Lớp mất áp lực | P63 | |
Chỉ ra phạm vi [M³] | 99 999 | |
Độ phân giải của thiết bị chỉ ra [M³] | 0.00005 | |
Các lớp nhạy cảm với hồ sơ lưu lượng | U10, D5 | |
Giới hạn định hướng | Ngang |
