Sự miêu tả
1. Các tính năng sản phẩm:
2. Dữ liệu kỹ thuật:
Áp lực nước | 0,6MPA-1,6MPa |
Q3/Q1 | 400/500/1000 |
DN (mm) | DN40-DN500 |
Độ chính xác đo lường | 1 2 |
Phạm vi đo lường | 0,001 ~ 10m/s |
Nhiệt độ môi trường | -40 ~ 60 |
Ắc quy | 3,6V lithium hoặc 12VDC 3.6V lithium |
Sự thi công | Độc lập/chia |
Vật liệu lót | HR cao su F4: PTFE |
Vật liệu mặt bích và cơ thể | Không gỉ /thép carbon |
Giao diện giao tiếp | RS485, GSM, GPRS, NB-IOT, Cat. 1 |
Các lớp nhạy cảm với hồ sơ lưu lượng | U0d0 |
Chiều dài cáp | 5 mét |
Báo chí mất | <= 10 kPa |
Nhiệt độ nước | T30-T50 |
Thời gian đo lường | 1 giây/thời gian ~ 15 giây/thời gian điều chỉnh |
Đo tần số | 5 lần/1 giây |
Hướng đo | Đo lường hai chiều tích cực và tiêu cực |
Chức năng đầu vào | Áp suất, nhiệt độ |
Chế độ 0peration | Bluetooth, Hoạt động không dây (toán tử tay hồng ngoại) |
Không thấm nước | IP68 |
Ứng dụng: Đối với chất lỏng dẫn điện | Độ dẫn điện> 20 |

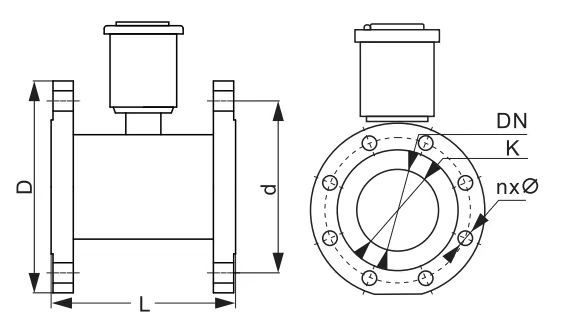

3. Kích thước cài đặt
DN (mm) | MPa | Đo lường (mm) | ||||
L | D | K | Vít đường kính (mm) | Qty cho vít | ||
40 | 1.6/1.0 | 200 | 145 | 110 | M16 | 4 |
50 | 1.6/1.0 | 200 | 165 | 125 | M16 | 4 |
80 | 1.6/1.0 | 200/235 | 200 | 160 | M16 | 8 |
100 | 1.6/1.0 | 250 | 215 | 180 | M16 | 8 |
150 | 1.6/1.0 | 300 | 280 | 240 | M20 | 8 |
200 | 1.6/1.0 | 350 | 335 | 295 | M20 | 12 |
250 | 1.6/1.0 | 400 | 390 | 350 | M20 | 12 |
300 | 1.6/1.0 | 500 | 440 | 400 | M20 | 16 |
350 | 1.6/1.0 | 500 | 500 | 460 | M20 | 16 |
400 | 1.6/1.0 | 600 | 565 | 510 | M22 | 20 |
450 | 1.6/1.0 | 600 | 615 | 560 | M22 | 20 |
500 | 1.6/1.0 | 600 | 670 | 620 | M22 | 20 |
4. Dữ liệu kỹ thuật chính (Tiêu chuẩn: GB/T778-2018)
R = 500 Lớp 1 | R = 1000 lớp 2 | ||||
DN (CM) | Q3 (M3/H) | Q2 (M3/H) | Q1 (M3/H) | Q2 (M3/H) | Q1 (M3/H) |
40 | 25 | 0.080 | 0.050 | 0.040 | 0.025 |
50 | 40 | 0.128 | 0.080 | 0.064 | 0.040 |
65 | 63 | 0.200 | 0.125 | 0.101 | 0.063 |
80 | 100 | 0.320 | 0.200 | 0.160 | 0.100 |
100 | 160 | 0.512 | 0.320 | 0.256 | 0.160 |
125 | 250 | 0.800 | 0.500 | 0.400 | 0.250 |
150 | 400 | 1.280 | 0.800 | 0.640 | 0.400 |
200 | 630 | 2.015 | 1.260 | 1.008 | 0.630 |
250 | 1000 | 3.200 | 2.000 | 1.600 | 1.000 |
300 | 1600 | 5.120 | 3.200 | 2.560 | 1.600 |
