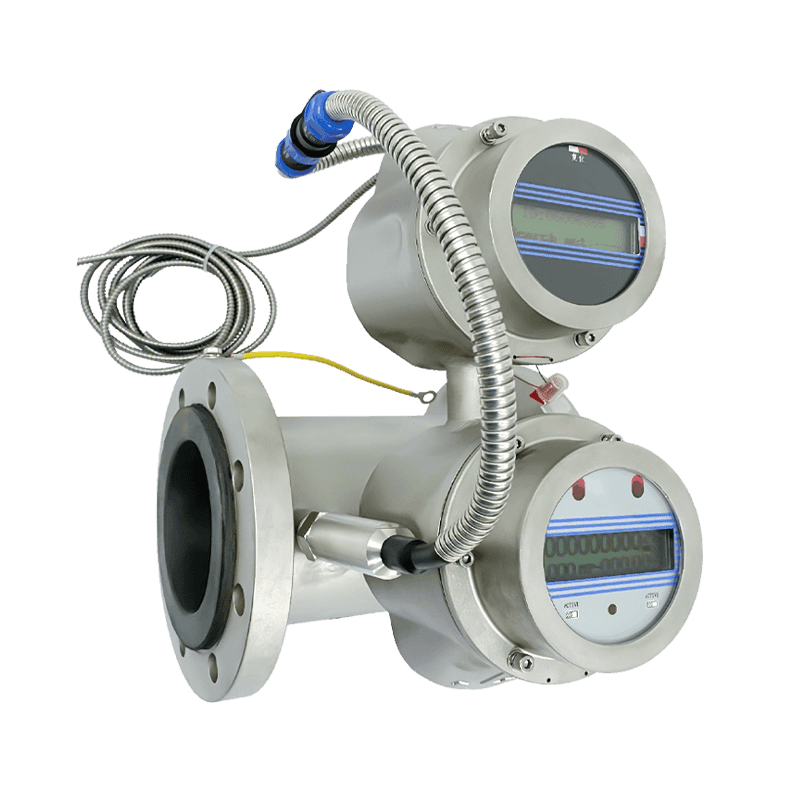

KM08-03
Sự miêu tả
1. Các tính năng sản phẩm:
2. Dữ liệu kỹ thuật:
| Áp lực nước | 0,6MPA-1,6MPa |
| Q3/Q1 | 400/500/1000 |
| DN (mm) | DN40-DN500 |
| Độ chính xác đo lường | 1 2 |
| Phạm vi đo lường | 0,001 ~ 10m/s |
| Nhiệt độ môi trường | -40 ~ 60 |
| Ắc quy | 3,6V lithium hoặc 12VDC 3.6V lithium |
| Sự thi công | Độc lập/chia |
| Vật liệu lót | HR cao su F4: PTFE |
| Vật liệu mặt bích và cơ thể | Không gỉ /thép carbon |
| Giao diện giao tiếp | RS485, GSM, GPRS, NB-IOT, Cat. 1 |
| Các lớp nhạy cảm với hồ sơ lưu lượng | U0d0 |
| Chiều dài cáp | 5 mét |
| Báo chí mất | <= 10 kPa |
| Nhiệt độ nước | T30-T50 |
| Thời gian đo lường | 1 giây/thời gian ~ 15 giây/thời gian điều chỉnh |
| Đo tần số | 5 lần/1 giây |
| Hướng đo | Đo lường hai chiều tích cực và tiêu cực |
| Chức năng đầu vào | Áp suất, nhiệt độ |
| Chế độ 0peration | Bluetooth, Hoạt động không dây (toán tử tay hồng ngoại) |
| Không thấm nước | IP68 |
| Ứng dụng: Đối với chất lỏng dẫn điện | Độ dẫn điện> 20 |
3. Kích thước cài đặt
| DN (mm) | MPa | Đo lường (mm) | ||||
| L | D | K | Vít đường kính (mm) | Qty cho vít | ||
| 40 | 1.6/1.0 | 200 | 145 | 110 | M16 | 4 |
| 50 | 1.6/1.0 | 200 | 165 | 125 | M16 | 4 |
| 80 | 1.6/1.0 | 200/235 | 200 | 160 | M16 | 8 |
| 100 | 1.6/1.0 | 250 | 215 | 180 | M16 | 8 |
| 150 | 1.6/1.0 | 300 | 280 | 240 | M20 | 8 |
| 200 | 1.6/1.0 | 350 | 335 | 295 | M20 | 12 |
| 250 | 1.6/1.0 | 400 | 390 | 350 | M20 | 12 |
| 300 | 1.6/1.0 | 500 | 440 | 400 | M20 | 16 |
| 350 | 1.6/1.0 | 500 | 500 | 460 | M20 | 16 |
| 400 | 1.6/1.0 | 600 | 565 | 510 | M22 | 20 |
| 450 | 1.6/1.0 | 600 | 615 | 560 | M22 | 20 |
| 500 | 1.6/1.0 | 600 | 670 | 620 | M22 | 20 |
4. Dữ liệu kỹ thuật (tiêu chuẩn: GB/T778-2018)
| R = 500 Lớp 1 | R = 1000 lớp 2 | ||||
| DN (CM) | Q3 (M3/H) | Q2 (M3/H) | Q1 (M3/H) | Q2 (M3/H) | Q1 (M3/H) |
| 40 | 25 | 0.08 | 0.05 | 0.04 | 0.025 |
| 50 | 40 | 0.128 | 0.08 | 0.064 | 0.04 |
| 65 | 63 | 0.2 | 0.125 | 0.101 | 0.063 |
| 80 | 100 | 0.32 | 0.2 | 0.16 | 0.1 |
| 100 | 160 | 0.512 | 0.32 | 0.256 | 0.16 |
| 125 | 250 | 0.8 | 0.5 | 0.4 | 0.25 |
| 150 | 400 | 1.28 | 0.8 | 0.64 | 0.4 |
| 200 | 630 | 2.015 | 1.26 | 1.008 | 0.63 |
| 250 | 1000 | 3.2 | 2 | 1.6 | 1 |
| 300 | 1600 | 5.12 | 3.2 | 2.56 | 1.6 |
