Tính năng công nghệ đo đếm của đồng hồ nước từ xa có dây
Trong lĩnh vực dịch vụ nước thông minh, Công ty TNHH Công nghệ Ninh Ba JingThành đã phát triển thành công một loạt sản phẩm đồng hồ nước hiệu suất cao và độ tin cậy cao với sức mạnh nghiên cứu khoa học sâu sắc và tinh thần đổi mới. Trong số đó, Đồng hồ nước từ xa có dây đã giành được sự hoan nghênh rộng rãi trên thị trường nhờ các tính năng công nghệ đo sáng độc đáo.
Công nghệ đo lường có độ chính xác cao là điểm nổi bật của Đồng hồ nước có dây từ xa. Đồng hồ nước sử dụng cảm biến lưu lượng tiên tiến và chip đo có độ chính xác cao để đảm bảo độ chính xác của kết quả đo. Cấu trúc bên trong của nó đã được thiết kế cẩn thận để giảm hiệu quả lực cản dòng nước, từ đó cải thiện hiệu quả đo sáng. Ngay cả trong môi trường hoạt động khắc nghiệt, đồng hồ nước vẫn thể hiện sự ổn định lâu dài tuyệt vời và luôn duy trì hiệu suất đo hiệu quả. Sau khi so sánh chặt chẽ với các tiêu chuẩn quốc tế ISO 4064 B, C và D, sai số đo của Đồng hồ nước từ xa có dây được kiểm soát trong phạm vi cực thấp, mang đến cho người dùng hỗ trợ dữ liệu sử dụng nước đáng tin cậy.
Về công nghệ phát hiện dòng chảy, Đồng hồ nước từ xa có dây cũng hoạt động tốt. Đồng hồ nước có thể tính ĐẾNán chính xác lượng nước tiêu thụ thực tế bằng cách theo dõi thời gian thực các thông số chính như tốc độ dòng nước và áp suất, kết hợp với các mô hình thuật toán tiên tiến. Ngoài ra, Đồng hồ nước từ xa có dây còn có chức năng nhận dạng thông minh, có thể tự động phân biệt sự thay đổi dòng chảy trong các tình huống sử dụng nước khác nhau, từ đó mang lại kết quả đo chính xác hơn. Việc ứng dụng công nghệ này giúp người dùng có được sự hỗ trợ dữ liệu khoa học hơn trong quản lý nước.
Khả năng giám sát và truyền dữ liệu từ xa là một tính năng quan trọng khác của Đồng hồ nước từ xa có dây. Thông qua kết nối có dây, đồng hồ nước thực hiện chức năng tải dữ liệu thời gian thực lên hệ thống quản lý từ xa và người dùng có thể theo dõi và phân tích dữ liệu đo lường theo thời gian thực. Với sự trợ giúp của hệ thống quản lý từ xa, người dùng không chỉ có thể đóng mở van và cài đặt thông số từ xa mà còn cải thiện đáng kể hiệu quả quản lý. Ngoài ra, đồng hồ nước hỗ trợ nhiều giao thức truyền thông và tiêu chuẩn giao diện khác nhau, đồng thời có thể dễ dàng truy cập các hệ thống quản lý nước thông minh khác nhau để đạt được kết nối và chia sẻ dữ liệu liền mạch. Tính linh hoạt này cho phép Đồng hồ nước từ xa có dây hoạt động tốt trong các tình huống ứng dụng khác nhau.
Về mặt tiết kiệm năng lượng và bảo vệ môi trường, Đồng hồ nước từ xa có dây cũng thể hiện ý tưởng thiết kế tuyệt vời của mình. Đồng hồ nước áp dụng thiết kế tiêu thụ điện năng thấp, giúp kéo dài tuổi thọ của thiết bị và giảm tác động đến môi trường. Chức năng quản lý thông minh giúp người dùng tối ưu hóa cơ cấu sử dụng nước và đạt được mục tiêu tiết kiệm nước và giảm phát thải. Bằng cách theo dõi và phân tích dữ liệu sử dụng nước theo thời gian thực, người dùng có thể kịp thời xác định và giải quyết vấn đề lãng phí trong quá trình sử dụng nước, từ đó nâng cao hơn nữa hiệu quả tiết kiệm nước.
Lợi ích của đồng hồ nước từ xa có dây
Ưu điểm của việc áp dụng phương pháp có dây chủ yếu xuất phát từ kết nối vật lý và nguồn điện vốn có của hệ thống:
- Độ tin cậy và ổn định dữ liệu đặc biệt: Kết nối vật lý, cố định cung cấp kênh liên lạc có độ ổn định cao, hầu như không bị nhiễu tần số vô tuyến, chặn tín hiệu và nhiễu môi trường, đảm bảo truyền dữ liệu nhất quán.
- Không phụ thuộc vào pin: Đồng hồ đo có dây, đặc biệt là những đồng hồ sử dụng giao thức như M-Bus, thường được cấp nguồn trực tiếp qua đường truyền thông. Điều này giúp loại bỏ chi phí vận hành và nhiệm vụ bảo trì thay pin định kỳ.
- Tính toàn vẹn dữ liệu cao: Môi trường được kiểm soát của xe buýt có dây đảm bảo độ trễ thấp hơn và đường dẫn dữ liệu an toàn hơn, ít bị lộ hơn, điều này rất quan trọng để thanh toán chính xác và tuân thủ quy định.
- Tối ưu hóa cho các ứng dụng dày đặc: Hệ thống có dây lý tưởng cho môi trường mật độ cao như khu chung cư, khu công nghiệp và khuôn viên nhiều tòa nhà, nơi cơ sở hạ tầng có thể được lắp đặt tập trung.
Các loại đồng hồ nước có dây từ xa
Đồng hồ nước từ xa có dây được phân loại rộng rãi theo cơ chế vật lý mà chúng sử dụng để đo lưu lượng nước và giao thức liên lạc mà chúng sử dụng.
1. Theo loại phép đo:

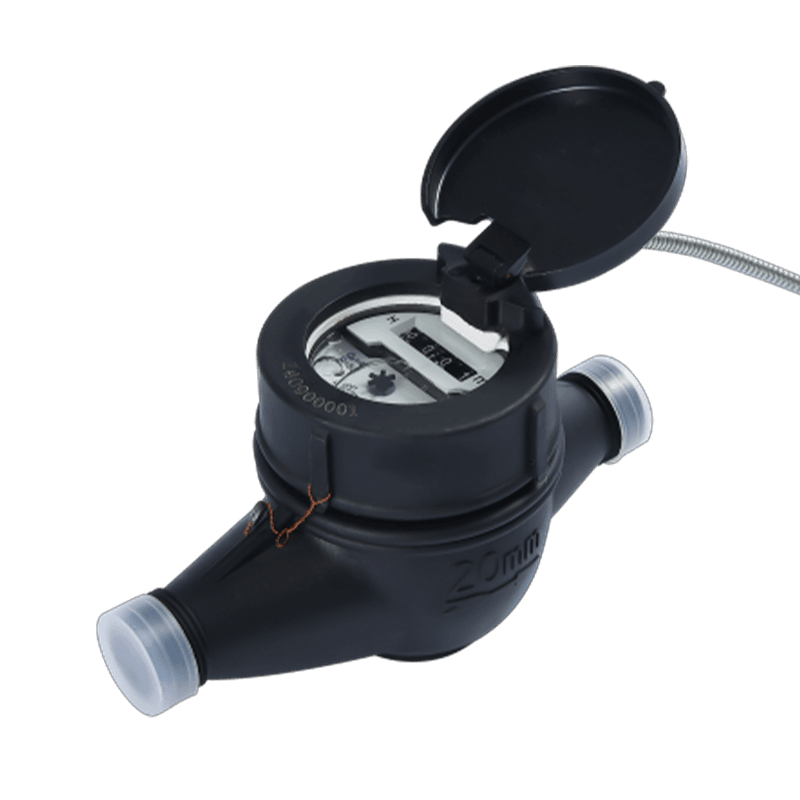

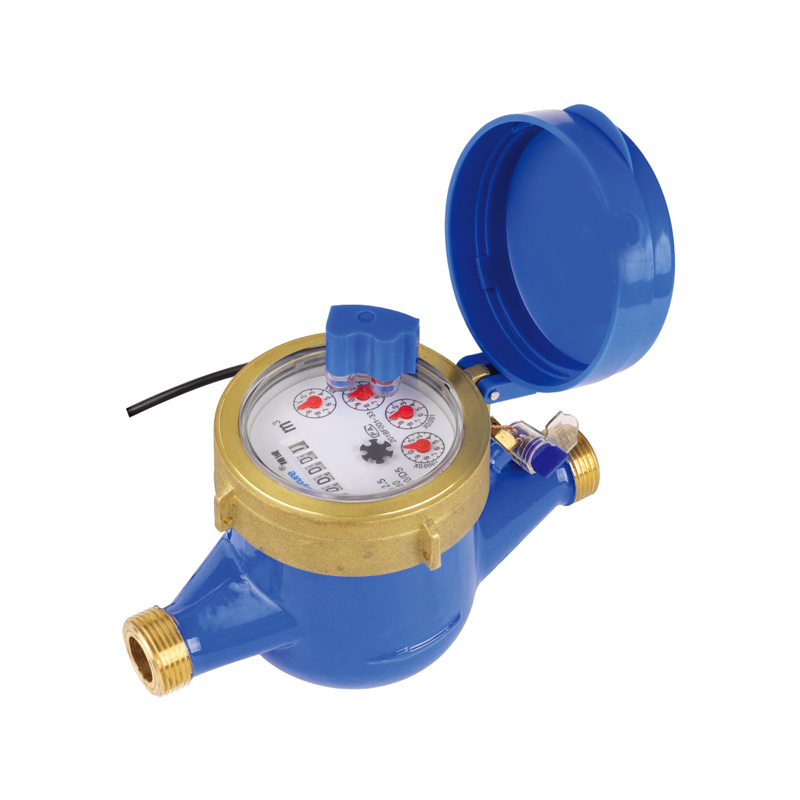

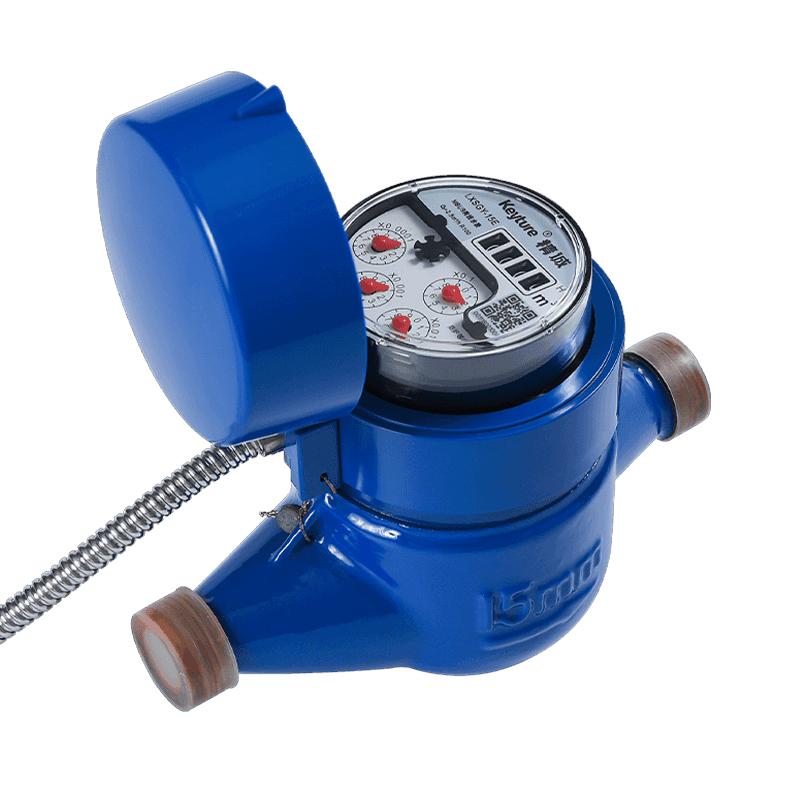

- Máy đo đầu ra xung: Đây là những máy đo cơ học truyền thống được trang bị thêm cảm biến tạo ra xung điện cho mỗi đơn vị nước tiêu thụ. Họ cung cấp một cách đơn giản, tiết kiệm chi phí để đọc kết quả kỹ thuật số nhưng cung cấp dữ liệu chẩn đoán tối thiểu.
- Đồng hồ đo điện tử đọc trực tiếp (quang điện): Những đồng hồ đo tiên tiến này ghi lại chỉ số đồng hồ đo thực tế trực tiếp từ bánh xe số của bộ đếm cơ học bằng cách sử dụng cảm biến quang học, đảm bảo việc đọc từ xa giống hệt với chỉ số cơ học.
- Máy đo siêu âm: Những máy đo này sử dụng sóng âm thanh để đo tốc độ dòng chảy, mang lại độ chính xác cao, không có bộ phận chuyển động và dữ liệu chẩn đoán phong phú, thường giao tiếp qua giao thức kỹ thuật số như RS-485 hoặc M-Bus.
2. Bằng giao thức truyền thông:
Hai giao thức truyền thông có dây phổ biến nhất trong đo lường là:

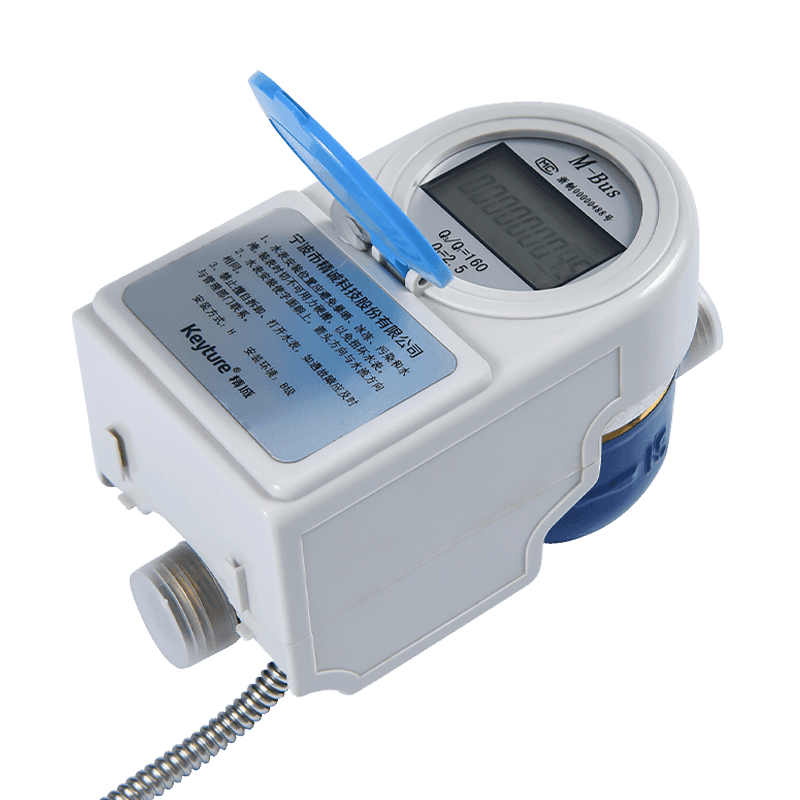

- M-Bus (Meter-Bus): Tiêu chuẩn Châu Âu (EN 13757) được thiết kế đặc biệt để đọc đồng hồ tiện ích (nước, gas, nhiệt, điện). Nó sử dụng kết nối hai dây, không phân cực, đơn giản hóa việc đi dây và thường có thể cấp nguồn cho các đồng hồ đo từ xe buýt.
- RS-485: Tiêu chuẩn tín hiệu điện công nghiệp mạnh mẽ thường được ghép nối với giao thức ứng dụng Modbus RTU (Thiết bị đầu cuối từ xa). Nó có khả năng chống ồn cao và hỗ trợ các mạng đa điểm, khiến nó trở nên phổ biến trong các hệ thống quản lý tòa nhà công nghiệp và thương mại.
Ứng dụng của đồng hồ nước có dây từ xa
Đồng hồ nước từ xa có dây là thành phần thiết yếu của hệ thống Cơ sở hạ tầng đo lường nâng cao (AMI), cung cấp khả năng truyền dữ liệu đáng tin cậy, có tính toàn vẹn cao để thanh toán chính xác, phát hiện rò rỉ và quản lý nước trên nhiều lĩnh vực khác nhau.
- Khu dân cư: Trong các tòa nhà nhiều tầng, khu chung cư và cộng đồng có cổng, đồng hồ đo có dây sử dụng các giao thức như M-Bus (Meter-Bus) cung cấp giải pháp có độ ổn định cao và tiết kiệm chi phí để đọc đồng hồ tập trung. Điều này giúp loại bỏ nhu cầu đọc thủ công ở từng đơn vị, đảm bảo thanh toán chính xác, kịp thời và phát hiện nhanh các rò rỉ trong khối nhà ở.
- Thương mại: Các trung tâm bán lẻ, tòa nhà văn phòng và khách sạn sử dụng đồng hồ có dây để đo chính xác mức tiêu thụ cho người thuê sử dụng đồng hồ đo phụ hoặc để theo dõi việc sử dụng nước nhằm tối ưu hóa hóa đơn. Nhu cầu về dữ liệu ổn định, liên tục trong các môi trường này mang lại độ tin cậy cao cho các giao thức như RS-485 Modbus RTU.
- Công nghiệp: Các nhà máy sản xuất, cơ sở chế biến thực phẩm và nhà máy điện yêu cầu dữ liệu cực kỳ đáng tin cậy và thường xuyên để kiểm soát quy trình, giám sát chất lượng nước và phân bổ chi phí. Máy đo có dây, đặc biệt là những máy sử dụng giao thức mạnh mẽ, được ưa chuộng hơn vì chúng ít bị ảnh hưởng bởi nhiễu điện từ cao thường xuất hiện trong môi trường công nghiệp. Công ty TNHH Công nghệ Tĩnh Ninh Ninh Ba, một doanh nghiệp công nghệ cao được thành lập chuyên về đồng hồ nước thông minh, đồng hồ đo nhiệt và thiết bị thu thập thông tin liên lạc, cung cấp nhiều dòng đồng hồ nước từ xa có dây, bao gồm cả những đồng hồ sử dụng giao tiếp RS-485 và M-Bus, rất phù hợp cho các ứng dụng công nghiệp có nhu cầu cao.
- Nông nghiệp: Mặc dù mạng không dây phổ biến ở các cánh đồng ở vùng sâu vùng xa, nhưng hệ thống có dây được sử dụng trong các trạm bơm tưới tiêu tập trung lớn và nhà kính, nơi độ ổn định dữ liệu cao là rất quan trọng để kiểm soát quy trình tự động và điều chỉnh việc sử dụng nước cho cây trồng có giá trị cao.
- Thành phố (Khu vực đo lường quận - DMA): Các công ty cấp nước sử dụng đồng hồ đo khối lượng lớn có dây tại các điểm quan trọng trong mạng lưới phân phối (DMA) để đo lưu lượng, xác định thất thoát nước không doanh thu và theo dõi áp suất. Độ ổn định của giao tiếp có dây là rất quan trọng để đảm bảo tính toàn vẹn của dữ liệu được sử dụng để phân tích mạng quan trọng.
Bảo trì và khắc phục sự cố
Hệ thống đồng hồ nước từ xa có dây được biết đến với nhu cầu bảo trì dài hạn thấp, nhưng giống như bất kỳ hệ thống điện tử nào, chúng yêu cầu kiểm tra định kỳ và có thể gặp phải các vấn đề cụ thể.
Nhiệm vụ bảo trì thường xuyên
- Kiểm tra vật lý: Thường xuyên kiểm tra thân đồng hồ và hộp nối xem có dấu hiệu nước xâm nhập, ăn mòn hoặc hư hỏng vật lý không.
- Kiểm tra tính toàn vẹn của cáp: Kiểm tra bằng mắt tất cả dây và vỏ cáp xem có bị mòn, đứt hoặc căng không, đặc biệt là tại các điểm kết nối. Hệ thống dây điện là lỗ hổng chính trong hệ thống có dây.
- Chẩn đoán thiết bị chính/bộ tập trung: Kiểm tra nhật ký của thiết bị thu thập dữ liệu (Master/Concentrator) để tìm lỗi giao tiếp, cảnh báo hết thời gian chờ hoặc các sự cố liên quan đến nguồn điện, có thể chỉ ra sự cố với đồng hồ đo cụ thể hoặc bus truyền thông.
- Xác minh nguồn điện: Đối với các hệ thống cấp nguồn bằng xe buýt như M-Bus, hãy xác minh rằng thiết bị chính đang cung cấp điện áp và dòng điện chính xác cho xe buýt để đảm bảo tất cả các thiết bị phụ (đồng hồ đo) được kết nối đều hoạt động chính xác.
Các vấn đề và giải pháp chung
| Vấn đề chung | Gây ra | Giải pháp khắc phục sự cố |
|---|---|---|
| Không có thông tin liên lạc | Lỗi dây điện (cáp bị cắt/đoản mạch, phân cực sai). | Kiểm tra tính liên tục và phân cực chính xác, đặc biệt với các hệ thống miễn nhiễm không phân cực như RS-485 tiêu chuẩn. |
| Lỗi không liên tục | Nhiễu điện từ cao (EMI) hoặc nối đất không đúng cách | Đảm bảo nối đất thích hợp và sử dụng cáp có vỏ bọc ở những nơi chúng chạy gần đường dây điện. Kiểm tra xem các điện trở đầu cuối có được lắp đúng trên bus RS-485 hay không. |
| Đồng hồ đo ngoại tuyến | Đồng hồ bị lỗi hoặc cài đặt địa chỉ không chính xác. | Xác minh nguồn điện của đồng hồ đo và kiểm tra địa chỉ liên lạc chính hoặc phụ duy nhất của nó bằng công cụ chính cầm tay. |
| Tốc độ đọc chậm | Số lượng thiết bị quá nhiều hoặc chiều dài bus dài vượt quá thông số kỹ thuật. | Đối với RS-485/Modbus, hãy cân nhắc thêm bộ lặp để mở rộng tín hiệu. Đối với M-Bus, kiểm tra tính toán tải so với khả năng của Master. |
Mẹo khắc phục sự cố
- Cô lập lỗi: Bắt đầu bằng cách kiểm tra điểm kết nối gần nhất với bộ thu thập dữ liệu. Nếu đồng hồ đầu tiên trên xe buýt đang liên lạc thì lỗi sẽ tiếp tục xảy ra ở hạ lưu.
- Kiểm tra thông số giao thức: Đối với RS-485/Modbus, hãy đảm bảo tốc độ truyền, tính chẵn lẻ và bit dừng được đặt chính xác trên cả đồng hồ đo và thiết bị chính.
- Khám phá địa chỉ: M-Bus thường hỗ trợ chức năng "khám phá" để quét tất cả các đồng hồ phụ được kết nối, giúp việc tìm kiếm đồng hồ có địa chỉ không xác định hoặc không chính xác trở nên dễ dàng hơn.
Đồng hồ nước có dây và không dây
Việc lựa chọn giữa đồng hồ thông minh có dây và không dây liên quan đến sự cân bằng giữa chi phí lắp đặt/tính linh hoạt và độ tin cậy/ổn định dữ liệu lâu dài.
Ưu và nhược điểm của từng công nghệ
| Tính năng | Đồng hồ đo có dây (ví dụ: M-Bus, RS-485) | Máy đo không dây (ví dụ: LoRaWAN, NB-IoT) |
|---|---|---|
| Ưu điểm | Độ tin cậy cao: Miễn nhiễm với nhiễu sóng vô tuyến. Độ trễ cực thấp: Kiểm soát thời gian thực. Nguồn điện không đổi: Không có pin, bảo trì lâu dài thấp. Tính toàn vẹn dữ liệu: Đường dẫn dữ liệu an toàn, ổn định cao. | Chi phí lắp đặt thấp: Không cần nhân công đào rãnh/đi cáp. Tính linh hoạt: Dễ dàng lắp đặt trong các tòa nhà hiện có (trang bị thêm). Khả năng mở rộng: Dễ dàng thêm các nút mới vào mạng. Khoảng cách xa: Khả năng mạng diện rộng. |
| Nhược điểm | Chi phí lắp đặt cao: Yêu cầu nhiều hệ thống cáp, ống dẫn và nhân công. Tính linh hoạt thấp: Khó khăn và gián đoạn trong việc mở rộng hoặc nâng cấp. Giới hạn khoảng cách: Độ dài bus và số lượng nút là hữu hạn (mặc dù các giao thức như M-Bus có thể đạt tới ≈ 2.4 km ở tốc độ thấp). | Rủi ro về độ tin cậy: Dễ bị nhiễu sóng vô tuyến, tắc nghẽn tín hiệu (ví dụ: lắp đặt ở tầng hầm sâu). Tuổi thọ pin: Yêu cầu thay pin định kỳ (bổ sung cho OpEx dài hạn). Độ trễ: Có thể có độ trễ cao hơn (không lý tưởng để kiểm soát thời gian thực). |
Các yếu tố cần xem xét khi lựa chọn
| Nhân tố | Ưu tiên đồng hồ có dây | Ưu tiên máy đo không dây |
|---|---|---|
| Loại tòa nhà | Xây dựng mới, nhà cao tầng, nhà máy công nghiệp (nơi quy hoạch cơ sở hạ tầng). | Các tòa nhà hiện có (trang bị thêm), di tích lịch sử, tài sản phân tán rộng rãi. |
| Môi trường | Khu vực có nhiễu điện từ cao (công nghiệp) hoặc rào cản vật lý (sâu dưới lòng đất). | Các khu vực nông thôn, vùng sâu vùng xa hoặc thành thị nơi có vùng phủ sóng di động/vô tuyến mạnh. |
| Yêu cầu dữ liệu | Kiểm soát quan trọng, thời gian thực hoặc các quy trình yêu cầu tính toàn vẹn dữ liệu được đảm bảo. | Chỉ số đồng hồ tiêu chuẩn hàng ngày/giờ để thanh toán và phát hiện rò rỉ cơ bản. |
So sánh thông số (M-Bus có dây so với RS-485 có dây)
Hai tiêu chuẩn có dây này, thường được các nhà sản xuất như Công ty TNHH Công nghệ Ninh Thành Ninh Ba sử dụng cho dòng đồng hồ thông minh của họ, cho thấy sự khác biệt rõ rệt về mặt kỹ thuật:
| tham số | M-Bus có dây (Meter-Bus) | RS-485 có dây (Modbus RTU) |
|---|---|---|
| Mục đích | Được thiết kế đặc biệt để đo lường tiện ích (Tiêu chuẩn Châu Âu EN 13757). | Giao thức tự động hóa công nghiệp đa năng. |
| Đấu dây | Cặp xoắn hai dây, không phân cực (không phân cực), chi phí thấp hơn. | Hai hoặc bốn dây, yêu cầu phân cực chính xác, thường cần cáp được bảo vệ. |
| Quyền lực | Có thể cấp nguồn từ xa cho các thiết bị phụ từ xe buýt (đồng hồ đo công suất thấp). | Yêu cầu nguồn điện riêng cho đồng hồ đo. |
| Cấu trúc liên kết | Tính linh hoạt cao (Sao, Đường hoặc Cây) – đơn giản hóa việc cài đặt. | Thông thường chỉ có Bus (Line), yêu cầu điện trở kết cuối. |
| Số lượng nút | Cao (Lên đến to thiết bị trên mỗi thiết bị chính, tùy thuộc vào nguồn điện). | Thấp hơn (Thường có tối đa 32 thiết bị trên mỗi phân đoạn không có bộ lặp). |
| Dễ cấu hình | Hỗ trợ địa chỉ thứ cấp và khám phá thiết bị, đơn giản hóa việc thiết lập từ xa. | Dựa vào các địa chỉ chính được lập trình sẵn hoặc đặt thủ công. |
Phân tích chi phí
- Hệ thống có dây (CapEx cao, OpEx thấp): Chi phí ban đầu (CapEx) cao do chi phí vật liệu và nhân công đáng kể liên quan đến việc lắp đặt cáp, ống dẫn và hộp nối cho mỗi đồng hồ. Tuy nhiên, Chi phí vận hành (OpEx) về lâu dài rất thấp do không có pin để thay thế và việc khắc phục sự cố thường đơn giản hơn do tính ổn định của kết nối vật lý.
- Hệ thống không dây (CapEx thấp, OpEx cao hơn): Chi phí ban đầu (CapEx) thấp vì yêu cầu tối thiểu hoặc không cần nối dây. Tuy nhiên, Chi phí Vận hành (OpEx) cao hơn trong suốt thời gian sử dụng của hệ thống do nhu cầu thay pin định kỳ và các chi phí tiềm ẩn để duy trì cơ sở hạ tầng mạng không dây (cổng, bộ tăng tốc tín hiệu, gói dữ liệu di động, v.v.).
Độ tin cậy lâu dài
Độ tin cậy lâu dài của hệ thống có dây nói chung là vượt trội trong việc thu thập dữ liệu quan trọng vì hiệu suất của nó không phụ thuộc vào các yếu tố môi trường như nhiễu tần số vô tuyến, vật cản vật lý (tủ kim loại, tường dày) hoặc thời lượng pin. Hệ thống không dây mang lại sự linh hoạt, nhưng độ tin cậy lâu dài của chúng phụ thuộc vào các yếu tố liên tục mà hệ thống có dây loại bỏ phần lớn.
